Power boxy, rozdělovače napájení
Pokud jsou použita serva s opravdu velkým odběrem nebo je serv v modelu velké množství, je třeba připojení serv a jejich napájení vyřešit jinak, než přímým připojením k přijímači. Slouží k tomu tzv. rozdělovače napájení. Říká se jim také DPSI, power divider, power box, install box atp.
anglicky: power divider, power box
německy: stromverteilung

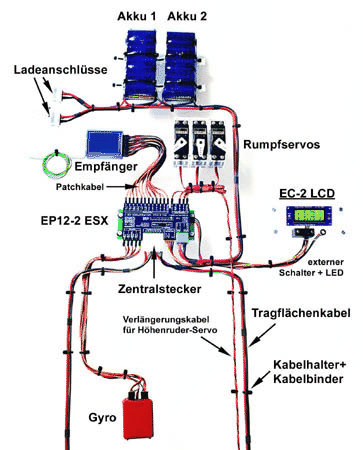

Je to krabička, do které se připojí napájecí akumulátory (zpravidla dva, hlavní a záložní) a propojí se s výstupy přijímače. Serva se připojují do této krabičky a na jeden výstup přijímače se mohou připojit dvě nebo třeba čtyři serva. Součástí je i bezpečný elektronický vypínač.
Oddělené napájení serv
Na stránce Miroslava Urbana se můžete podívat, jak může být provedeno oddělení napájení serv od napájení přijímače.
Výrobci rozdělovačů napájení
Výrobci rozdělovačů napájení, rozvodných desek, rozvaděčů kabeláže, power dividers, DPSI, power expanderů a já nevím jak ještě se těmto zařízením říká.
Reference
Když se začnete zabývat myšlenkou, že vybavíte svůj model nějakým tím powerboxem, začne vás zajímat, co používají ostatní, co funguje a je spolehlivé.
V období 10/2013 jsem posbíral tipy na fungující a spolehlive powerboxy od lidí, kteří intenzivně provozují modely a powerboxy provozují dostatešně dlouho (roky). Uvádí tyto firmy - výrobce powerboxů, pořadí odpovída četnosti:
Přijímač Multiplex s možností trojího napájení
Multiplex vyrábí zajímavý přijímač Rx 12 DS. Ten může být napájen až 3 akumulátory a to i s různým počtem článků.
Jeden akumulátor napájí vlastní přijímač, jiný jednu sadu serv a další druhou sadu serv. Samozřejmě to jde i kombinovat tak, že je přijímač i serva napájen jen jedním akumulátorem.
Zkušenosti
Rozdělovače napájení amatérsky

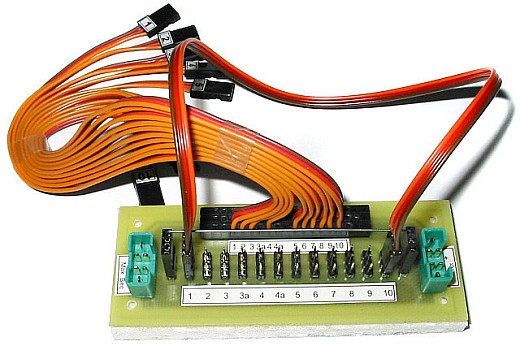

Já jsem si do svého Luňáka vyráběl rozdělovač napájení sám.Využil jsem univerzální desku plošných spojů a kabeláž jsem přes tuto desku propojil podle tohoto schématu: Viz Kabeláž u Luňáka.
Synchronizace serv
U velkých modelů se zdvojují ztrojují serva ovládající jedno kormidlo. Je to kvůli velkým silám na kormidlech modelů létajících 3D akrobacii a kvůli zvýšení spolehlivosti.
Mechanické spojení výstupů více serv však přináší problémy s jejich nestejným chodem. Serva je třeba pečlivě vybírat, aby měla stejné výchylky, stejnou rychlost atp. Jinak se serva navzájem přetlačují.
Ten umí z jednoho výstupu přijímače řídit 4 serva.
U každého serva zvlášť umožňuje změnit pozici neutrálu a krajní výchylky.
Magic Box
Firma Graupner prodává Magic Box.
